Gilbert-Ash odpowiada za budowę Teatru Mayhew dla brytyjskiego Biura Spraw Zagranicznych i Wspólnoty Narodów

Autor: Christopher Dollard

Gilbert-Ash to wielokrotnie nagradzana brytyjska firma budowlana, która w ciągu 30 lat zrealizowała ekskluzywne i prestiżowe projekty budowlane, od hoteli i biur po zagraniczne ambasady i konsulaty w 40 krajach. Firma posiada biura w Londynie i Belfaście, często podpisuje umowy z brytyjskim Biurem Spraw Zagranicznych i Wspólnoty Narodów ze względu na doświadczenie i wysokiej jakości usługi. Niedawno zbudowali Akademię Dyplomacji dla Biura Spraw Zagranicznych i Wspólnoty Narodów w Londynie, oficjalnie otwartą przez księcia Williama.

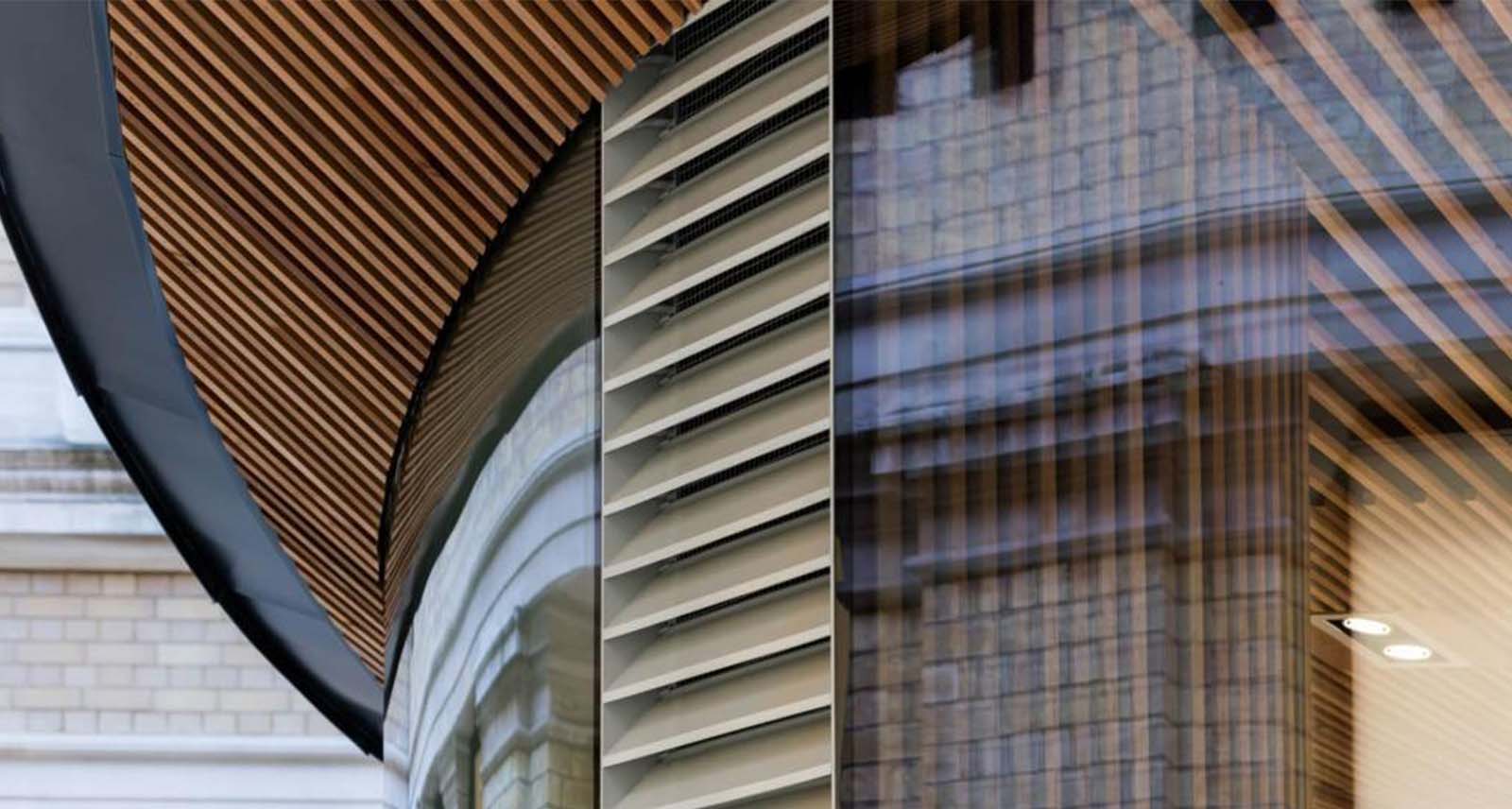

Akademia Dyplomacji, formalnie nazwana Teatr Mayhew na cześć Cecily Mayhew, pierwszej brytyjskiej dyplomatki, to paraboliczna konstrukcja ze szkła, stali i drewna, która musiała zostać zbudowana na dziedzińcu brytyjskiego Biura Spraw Zagranicznych i Wspólnoty Narodów w Londynie - co oznaczało, że stalowa nadbudówka musiała zostać podniesiona dźwigiem na dziedziniec znajdujący się 90 metrów od drogi i z zaledwie pięcioma metrami prześwitu z każdej strony, co jest dość delikatną operacją.

W tym projekcie firma Gilbert-Ash musiała działać w ciasnych i delikatnych przestrzeniach. Musieli również ukończyć skomplikowany i wysoce nowoczesny budynek charakteryzujący się bardzo wyśrubowanymi specyfikacjami geometrycznymi. Na szczęście zainwestowali w skaner obrazujący Leica BLK360, kluczową technologię, która pomogła im osiągnąć sukces na budowie Teatru Mayhew, który zdobył nagrodę 2019 Construction Excellence Award.

Zaawansowana technologia niezbędna do realizacji złożonych, wysokoprofilowych konstrukcji

Firma Gilbert-Ash, jak wskazuje ich udana historia, zawsze stawiała czoła wyzwaniom związanym z pracami budowlanymi na wysokim szczeblu. Jednak proces projektowania i budowy Teatru Mayhew wymagał zaawansowanej technologii ze względu na złożone wyzwania opisane powyżej.

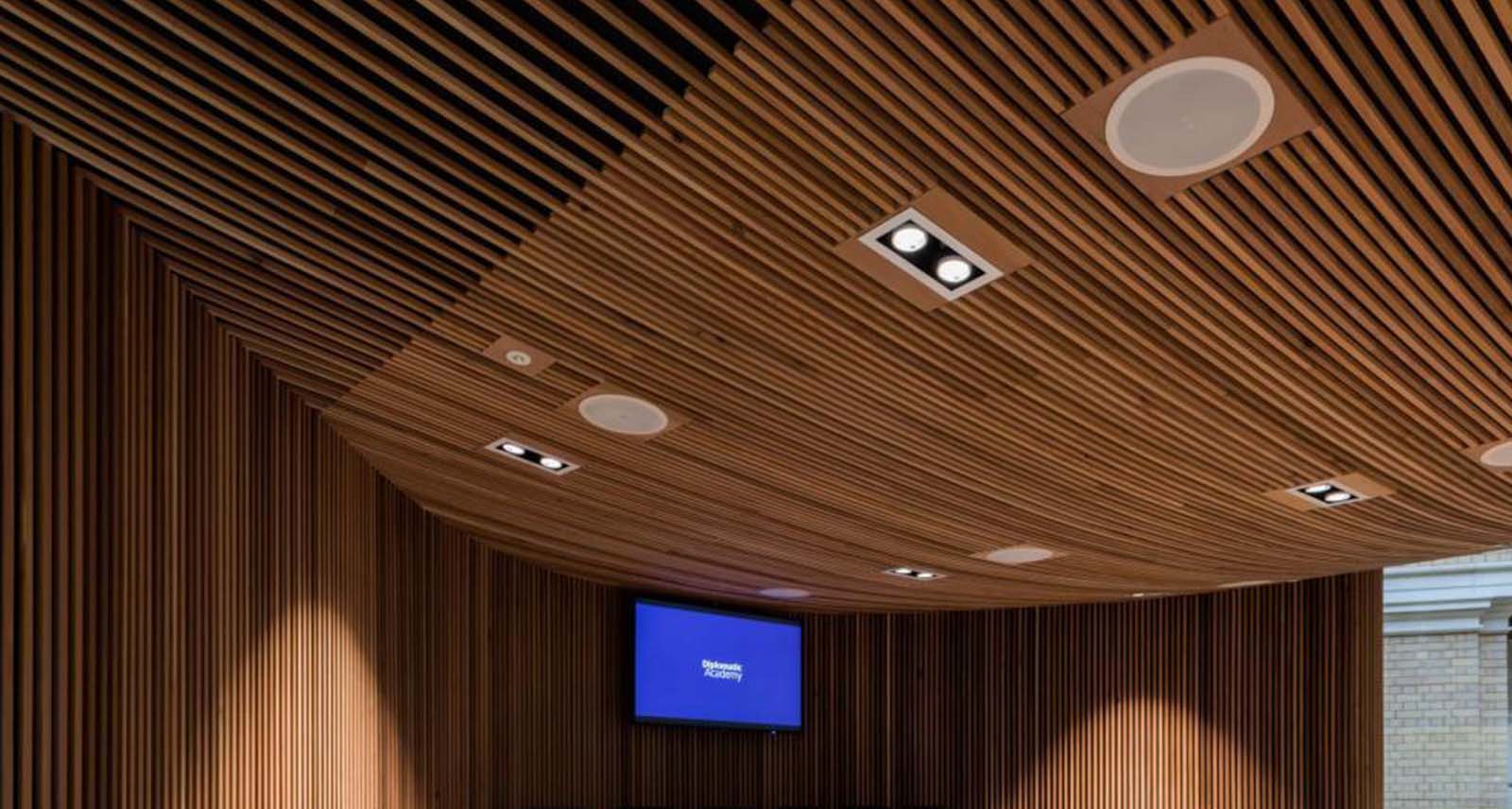

„Nadbudowa budynku była wspornikową hiperboliczną paraboloidą, górną belką pierścieniową z cynkowym dachem - który ze względu na swój kształt nazywano Pringle - a wewnątrz budynku znajdował się eliptyczny paraboloidalny sufit z cedrowych listew," powiedział Paul McGeachy, kierownik ds. Projektowania w Gilbert-Ash. Dla osób niebędących architektami ten wysoce geometryczny język wskazuje, że jest to skomplikowana konstrukcja.

I tak, Pringles to chipsy ziemniaczane w kształcie paraboloidy hiperbolicznej. Aby zrozumieć, jak skomplikowana jest „paraboloida hiperboliczna”, New York Times opublikował artykuł o superkomputerach i wspomniał o Pringles, a konkretnie o tym, jak są one skonstruowane: „Procter & Gamble używa nawet superkomputerów, aby upewnić się, że Pringles trafia do puszek bez pęknięcia."

Najwyraźniej Teatr Mayhew to złożona konstrukcja, która wymagała nienagannej precyzji na każdym etapie projektowania i budowy, a hiperboliczny paraboloidalny dach cynkowy, podobnie jak Pringle pasujący do puszki, potrzebny do umieszczenia na dziedzińcu bez uszkodzenia. Budynek został wpisany na listę zabytków klasy 1. Jeśli Pringles wymaga, aby superkomputery obliczały wpasowanie do puszek, to Gilbert-Ash z pewnością potrzebował BLK360, aby pomyślnie zbudować Teatr Mayhew.

Możesz nawet zobaczyć szczegółowy opis i schemat budowy teatru w Construction Manager Magazine tutaj.

Gilbert-Ash inwestuje w Leica BLK360, aby tworzyć modele 3D

Na początku projektu McGeachy i Graeme Gourley, Starszy kosztorysant, zdali sobie sprawę, że potrzebują niezwykle precyzyjnych pomiarów na potrzeby budowy teatru. Mieli już pewne doświadczenie z budownictwem cyfrowym i narzędziami do skanowania rzeczywistości, ale McGeachy natknął się na BLK360 i pomyślał, że może być odpowiedni dla ich portfolio technologii.

„Byłem na targach budownictwa cyfrowego, oglądałem różne stoiska i natknąłem się na stoisko Leica. Pracownik stoiska opowiedział mi o tym i zrobił pokaz”- powiedział McGeachy. „W tym momencie łatwo było stwierdzić, że będzie to dobry dodatek do naszych cyfrowych narzędzi budowlanych”.

Jednak ze względu na ograniczenia przestrzenne w miejscu pracy, skomplikowany projekt i współpracę z podwykonawcami, nie można było po prostu rozpocząć tam pracy i dostosowywać projektu w miarę postępu prac. Zamiast tego firma Gilbert-Ash zdecydowała się rozpocząć budowę stalowej konstrukcji nośnej poza terenem budowy, aby określić wymiary na placu budowy.

„Wszystko musiało być starannie przemyślane poza terenem budowy przy użyciu metod cyfrowego budownictwa,”
powiedział Gourley. „Wstępnie postawiliśmy teatr, aby określić rozmiar szkła przed jego wyprodukowaniem i wysłaniem na plac budowy."

„Abyśmy mogli wytyczyć wymiary na placu budowy, jedynym sposobem, w jaki mogliśmy to zrobić, było uchwycenie ich w 3D” - powiedział McGeachy. Następnie za pomocą BLK360 zeskanowali nadbudowę i określili dokładne wymiary, których mogli później użyć do zamówienia innych materiałów, takich jak elementy szklane i drewniane. Dokładne chmury punktów pozyskane za pomocą BLK360 umożliwiły zespołowi Gourley rozpoczęcie całego procesu projektowania z precyzją, która pomogła zapewnić dokładność na każdym etapie budowy.

„Jesteśmy jednymi z pierwszych w Irlandii Północnej, którzy zainwestowali w Leica BLK360. Używamy go do pozyskiwania chmur punktów 3D ”- powiedział McGeachy. „Dzięki opracowanym przez nas modelom 3D mogliśmy łatwo zidentyfikować konflikty między wszystkimi trzema branżami i zorganizować spotkanie z podwykonawcami w celu opracowania zmian w projekcie."

Proces projektowania i budowy paraboloidy hiperbolicznej

Po zeskanowaniu nadbudowy McGeachy wykorzystał kilka metod do przetworzenia danych i opracowania modeli 3D za pomocą oprogramowania Autodesk Revit, ReCap Pro & Mobile oraz Navisworks. Następnie mógł rozwinąć istniejący model Revit i zwymiarowane rysunki AutoCAD, a podwykonawca zajmujący się elementami stalowymi był w stanie z powodzeniem zaprojektować konstrukcję stalową, ramę i połączenia w oprogramowaniu Tekla Structures.

„Masz te bardzo złożone kształty geometryczne, a jeszcze bardziej komplikuje sprawę, gdy w tym projekcie wchodzą one ze sobą w interakcje” - powiedział McGeachy. Ze względu na różnorodność materiałów i kształtów w projekcie teatru, Gilbert-Ash oparł się na podstawowych danych z BLK360, aby uzyskać informacje na temat wszystkich modeli 3D potrzebnych do pomyślnego ukończenia budowy Teatru Mayhew.

„Leica BLK360 zasadniczo odmienił sposób, w jaki realizujemy nasze projekty i zrobił dla nas ogromną różnicę, zwłaszcza w zakresie koordynacji podwykonawców” - powiedział Gourley. „Konflikty w projekcie można zidentyfikować wcześniej, a klient może lepiej zrozumieć, co robi na wcześniejszym etapie projektu."

Przy tak skomplikowanej konstrukcji dla tak ważnego miejsca, celu i klienta, BLK360 pomógł firmie Gilbert-Ash kontynuować udaną współpracę z brytyjskim Biurem Spraw Zagranicznych i Wspólnoty Narodów. Z niecierpliwością czekamy, aby zobaczyć, jak Gilbert-Ash włączy skaning laserowy 3D do swoich przyszłych projektów.
