Rektifiering av olycks- och brottsplatser med Leica BLK3D

Jag har arbetat med åklagarmyndigheter och försvarsadvokater i Italien och hela Europa och spenderat otaliga timmar på kriminalteknisk kartläggning av krockar, kollisioner, trafikolyckor och brottsplatser. Jag har lett utredningar och tillhandahållit rekonstruktionstjänster.

Jag är väl insatt i procedurerna och de utmaningar som det innebär att arbeta på, dokumentera och utföra mätningar vid en olycks- eller brottsplats samt att samla in bevis. Baserat på mitt nära samarbete med olika brottsbekämpande organ och domstolsexperter över hela världen under de senaste årtiondena vet jag att användning av den bästa tekniken med en enkel och validerad metod kan vara till stor hjälp för att dokumentera en händelse, särskilt när insamlat bevismaterial utgör en viktig del av en straff- eller civilrättslig process.

Många gånger hade jag kunnat utföra det mödosamma arbetet med att dokumentera och samla in bevis på olika platser betydligt snabbare, säkrare och effektivare med handhållen teknik. Idag säkerställer BLK3D, Leicas lösning för 3D-mätning på bilder i realtid, att bevis samlas in holistiskt och så snabbt som möjligt på platsen för att öka säkerheten.

Skapa leveransbara data

BLK3D dokumenterar platser med hjälp av bilder. Lösningen möjliggör också extraktion av nödvändiga mätningar från bilder och arbetar på kortast möjliga tid för att garantera säkerheten för de människor som finns på platsen.

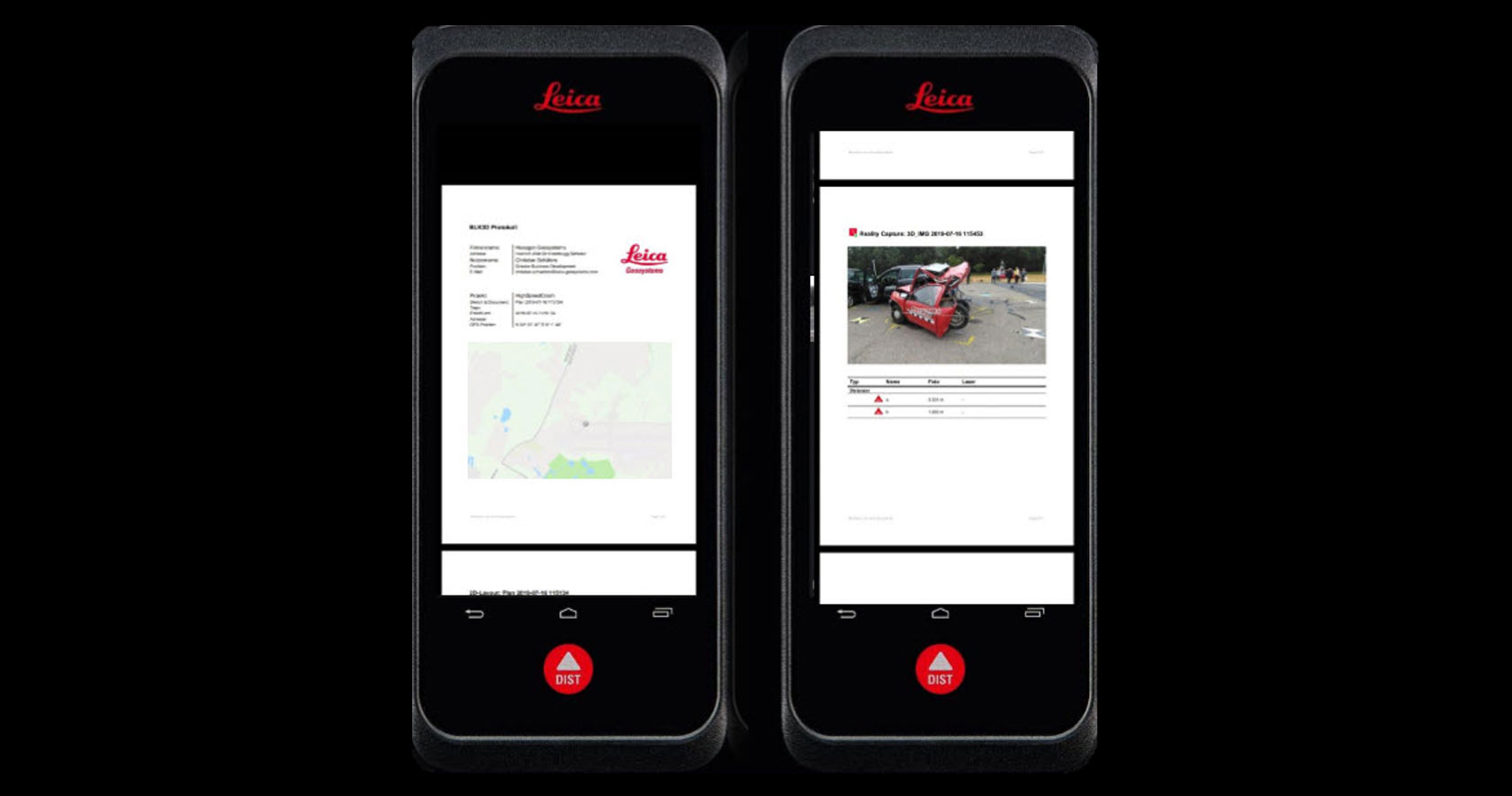

Enheten arbetar med BLK3D:s förbättrade programvarukapacitet på en Android-plattform, och det går att mäta direkt på displayen på några sekunder. När du har samlat in bevismaterial kan du skicka en omfattande rapport till arbetsledaren eller till kontoret. Tack vare en enkel, intuitiv och validerad procedur behöver du inte längre utföra mätningar manuellt, ”ta omvängar” för att förlänga ett band och utsätta föraren för onödiga risker.

Varje bild som tas med BLK3D är en komplett och exakt avbildning i 3D. När platsen senare har röjts och det inte längre går att återbesöka den, kan exakta metriska data extraheras från bilderna från platsen utan att några detaljer går förlorade.

Med det kompakta fotogrammetriverktyget med allt-i-ett-funktion kan du utföra följande uppgifter:

• Dokumentera platsen och bevisen med hjälp av bilder

BLK3D kombinerar en kalibrerad stereokamera, mätsensorer, programvara och funktioner för kantavkänning på enheten för att genomföra mätningar på bilder med professionell precision. Varje bild som tas med BLK3D är en komplett och exakt avbildning i 3D.

• Genomföra mätningar på olycksplatser

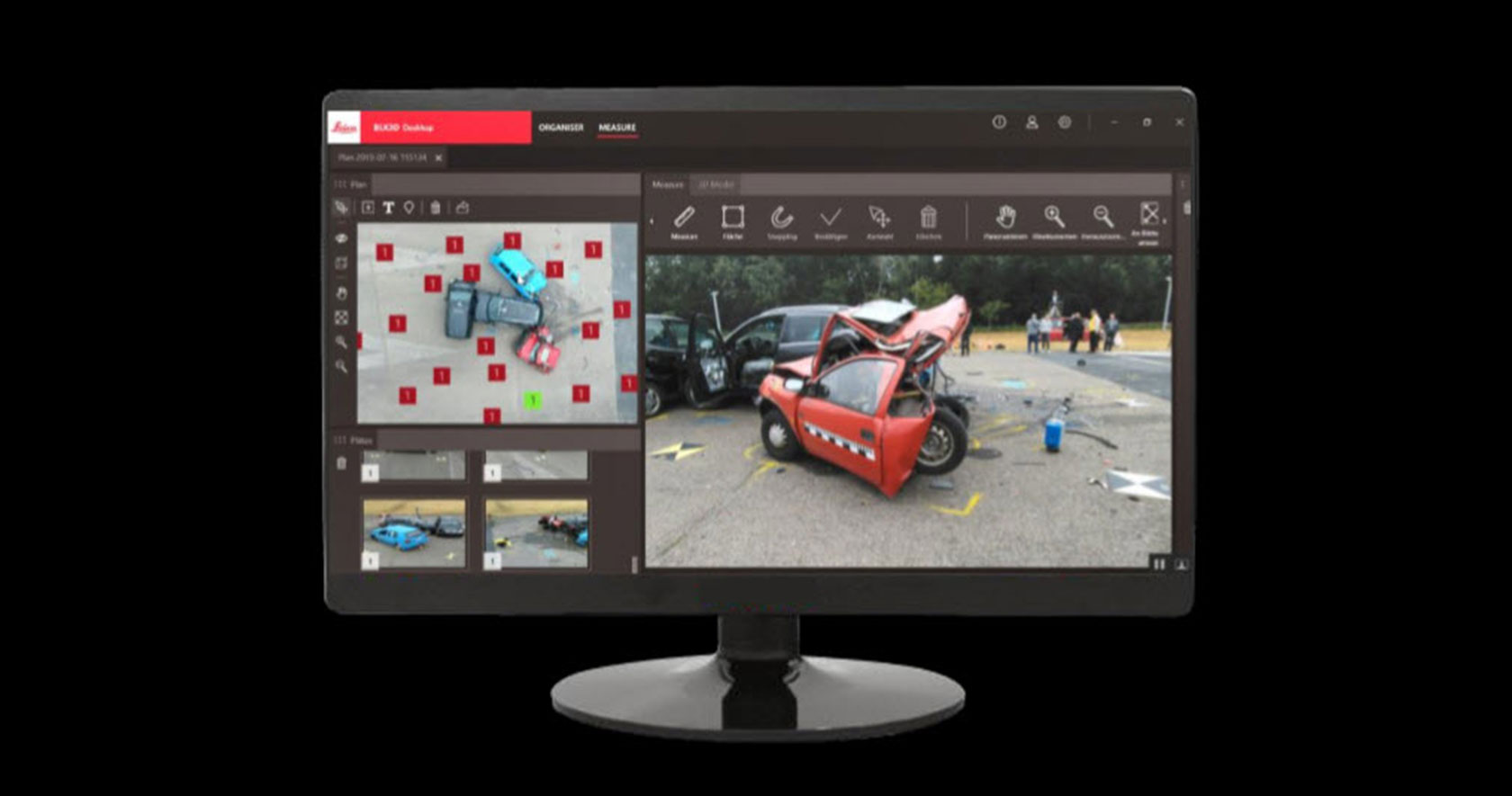

  Med BLK3D kan du genomföra mätningar direkt i alla bilder som tagits med enheten så att du kan utföra dina mätuppgifter snabbare och enklare. Den hjälper dig att fullständigt dokumentera ditt arbete, inklusive as-built-villkor and projektframsteg.

• Komplettera rapporten med åtminstone en 2D-ritning av olycksplatsen
  Det enda du behöver göra är att ta bilder och anteckningar och lämna platsen. Tekniken i BLK3D gör att du kan använda den handhållna enheten för att dokumentera platsen med extraherbara mätningar av nödvändiga mätdata för olycksplatsen såsom objekt, landmärken, bevismaterial, fordon eller liknande.

Skapa en skalad 2D-ritning av olycksplatsen

Det finns många sätt att skapa en 2D-ritning av olycksplatsen. BLK3D är till exempel utrustad med en lasermätningsfunktion (t.ex. Disto™) som kan användas för punkt-till-punkt-mätningar. Med en adapter kan BLK3D användas som en slags ”minitotalstation” för export av data till din CAD-baserade programvara.

Vi är alla överens om att det är viktigt att dokumentera så många detaljer som möjligt på olycksplatsen på kortast möjliga tid. Med en punkt-till-punkt-metod kan de tekniska och tidsrelaterade begränsningarna på plats dock göra att utredaren tvingas välja endast en liten mängd viktigt bevismaterial och strunta i resten.

Låt oss nu titta på hur denna 2D-ritning kan skapas med PC-Rect, en programvara för rektifiering av bilder från en extern tillverkare.

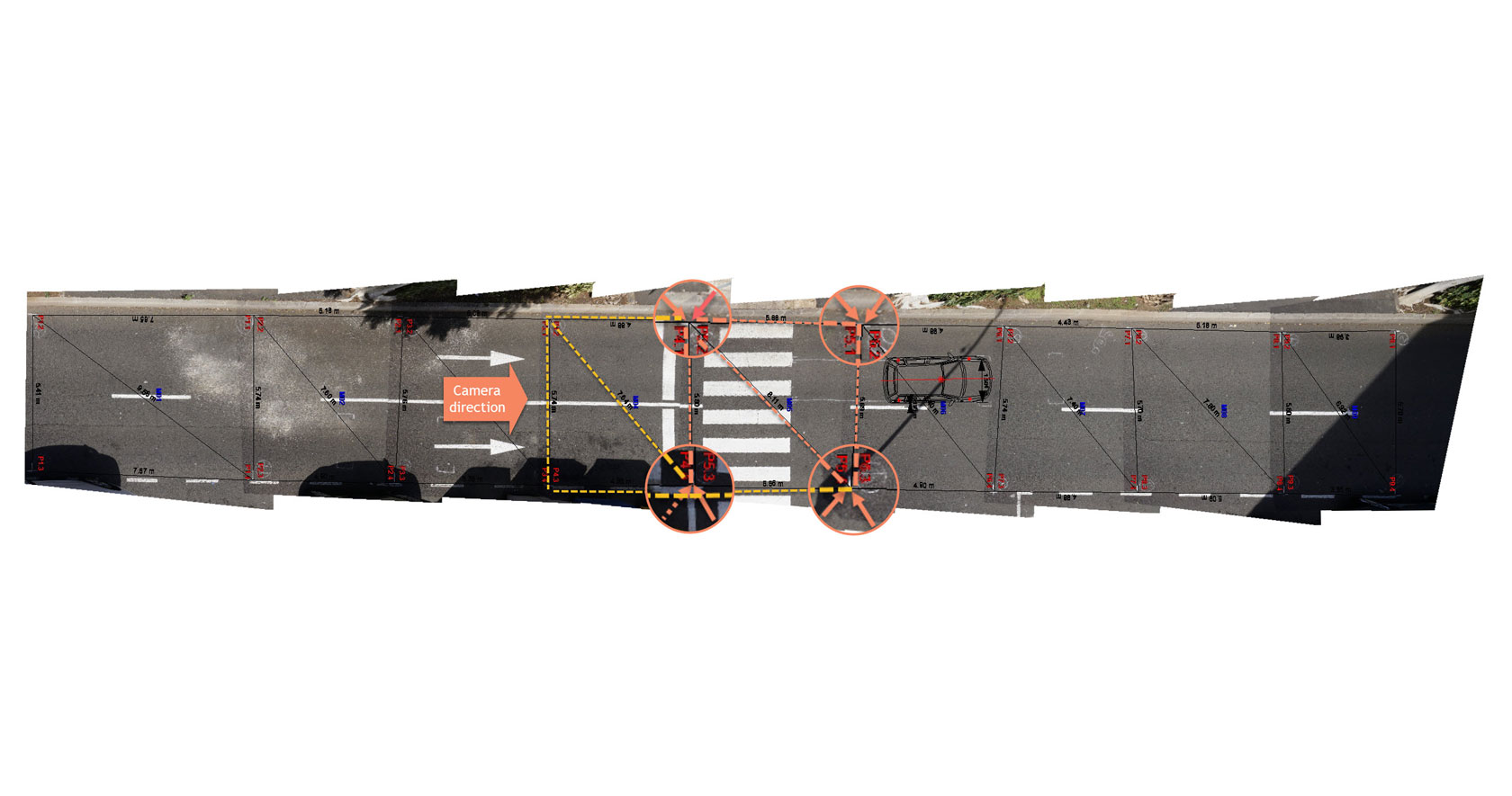

Programvaran gör det möjligt för användaren att rektifiera fotografier av ytor som är så gott som plana, såsom vägytor på olycksplatser. Som resultat av rektifieringen skapas en bildvy som är normal för ytan (en planvy för horisontella ytor). Även om inga mätningar har gjorts vid tidpunkten för en incident kan rekonstruktörer få tillräckligt med dimensionsdata för att rektifiera bilder.

Den unika funktionen hos BLK3D gör att användaren kan extrahera data från enhetens fotogrammetrimätningar av målade linjer, markörer eller andra permanenta vägegenskaper som visas på originalbilderna. Jag har gjort några tester för att jämföra resultaten från användning av BLK3D och PC-Rect och av mätningar som gjorts med Leica BLK360 bildlaserscanner. Resultaten kan sammanfattas på följande sätt:

• Inga signifikanta fel
  Enligt villkoren och metodiken för detta experiment visar resultaten från testscenariot inte på några signifikanta fel mellan avstånd som läses av med BLK3D och avstånd som läses av med BLK360 med hjälp av Leica Jetstream Viewer.

• Motsvarande precision
  Samma precisionsgrad gäller för mätningar som genomförs på PC-Rect-bilden (normal vy för ytan) som resultat av rektifiering, en process där BLK3D och PC-RECT-programvara används.

• Godtagbar precision
  Experimentet visar även på en godtagbar precisionsnivå vad gäller bevismaterial, detaljer och dimensionsdata på den 2D-skalade bilden från PC-RECT.

Med BLK3D kan man utreda olyckor och rekonstruera incidenter enkelt och utan att göra avkall på precision. Med en globalt validerad mjukvara för olycksfallsutredning, såsom PC-Rect, är detta ett område värt att utforska.

Kontakta oss för testresultat och mer information om verktyg för olycksfalls- och kollisionsutredning .

Ivan Macella (BEng., ACTAR) är kriminalteknisk expert med mångårig erfarenhet och den första ACTAR-specialisten (Accreditation Commission for Traffic Accident Reconstructionists) som ackrediterats i Europa med fokus på kriminalteknisk kartläggning av brotts- och olycksplatser och rekonstruktion av trafikolyckor. Han arbetar som chef för affärsutveckling på området för kriminalteknik inom Hexagons Geosystems-division i Europa.
