Construct & Build Tunnels

Vorbereitung von Tunnel-Entwurfsdaten für Bauarbeiten

Leica Infinity bietet ein Tunnelinfrastrukturmodul, mit dem Vermesser die erforderlichen Felddaten innerhalb der Leica-Ökosysteme ohne zusätzliche Software von Drittanbietern aufbereiten können. Ein nahtloser und vereinfachter Arbeitsablauf zwischen dem Büro und der Leica Captivate Feldsoftware erhöht die Produktivität und Effizienz durch einfache CAD- oder IFC-Modellkonvertierung in Tunnelquerschnitte und -profile. Für volle Flexibilität können die vorbereiteten Daten über GeoCloud Drive, powered by HxDR, direkt ins Feld gesendet werden.

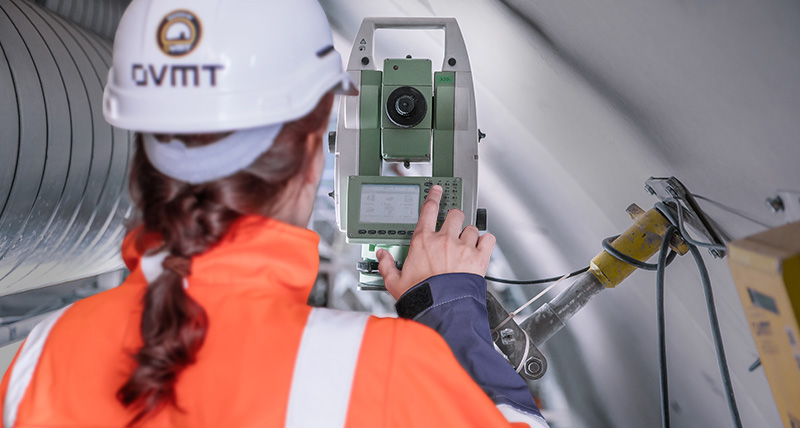

Zuverlässige und genaue Maschinenführung

Für Tunnelbohrmaschinen (TBM) kann die Leica TS16 G, eine automatisierte Totalstation mit einem leistungsstarken Laserkollimator, eingesetzt werden, um die kontinuierlichen Prozesse der TBM-Verfolgung und -Führung im Tunnel zu unterstützen.

Die Leica Nova TS60, die genaueste Totalstation, bietet erstklassige Winkelmessungen, um die Referenzpunkte im Tunnel kontinuierlich und genau zu berechnen und zu aktualisieren und so die Tunnelführung zu bestimmen.

Mit automatisierten Abläufen schneller für Bohr- und Sprengarbeiten abstecken

Während des Tunnelvortriebs ermöglicht die Leica Captivate Stake Tunnel App Vermessern die einfache und effiziente Absteckung von Bohr- und Sprenglöchern mit automatisierten Abläufen. Für die Bohrmuster kommt dabei eine Positionierung zur Anwendung, die sich auch an sehr unebene Oberflächen entsprechend anpasst.

In Echtzeit kontrollieren und berichten mit der Inspect Surfaces App

Die Leica Captivate Inspect Surfaces App ermöglicht es Vermessungsfachleuten, direkt vor Ort die richtigen Entscheidungen zu treffen, indem sie Oberflächen mit Tunnelentwürfen oder Referenzoberflächen vergleichen und analysieren. Die automatisierte Oberflächenanalyse erzeugt eine farbige Heatmap. Diese interaktive, grafische 3D-Visualisierung dient zur schnellen Identifizierung von Bereichen, in denen signifikante Unterschiede bestehen, um vor Ort fundierte Entscheidungen zu treffen.

In Echtzeit Abweichungen überprüfen und melden mit der Captivate Check Tunnel App

Für TBM und konventionelle Tunnelbauverfahren wie Tunnel mit Spritzbetonauskleidung (SCL) kann die Leica Captivate Check Tunnel App Tunnelprofile an definierten Stationen und vorgegebenen Punktdichten einfach und automatisch scannen. Dadurch wird die Wartezeit für die Analyse verkürzt und die berechneten Abweichungen vom Entwurf werden visualisiert, wobei Bereiche mit Unter- und Überprofil hervorgehoben werden. Für den Tunnelbau mit TBMs bietet unsere App ein Werkzeug für die Tunnelachse, mit dem die Ausrichtung der Tunnelplanung mit dem berechneten, am besten passenden Mittelpunkt eines gemessenen kreisförmigen Profils bzw. Rings verglichen werden kann. Mit wenigen Klicks werden Bestands-Tunnelprofile direkt vor Ort aus einem konventionell vermessenen oder gescannten Tunnel erstellt, um die Abweichungen vom Entwurf zu melden.

Tunnelkontrolle und -analyse aus dem Büro mit Leica Cyclone 3DR

Für Vermesser, die Scandaten für verschiedene Zwecke erfassen und verarbeiten, besteht die Möglichkeit, mit Leica Cyclone 3DR im Büro Tunnelanalysen, Kollisionserkennungen, Merkmalsextraktionen und Modellierungen für komplexe Führungsaufgaben durchzuführen. Die gescannte As-built-Punktwolke des Tunnels kann mit dem verwendeten Entwurf verglichen werden, um As-built-Querschnitte zu erstellen und damit Über- und Unterprofile zu dokumentieren

Optimierung des Spritzbetoneinsatzes und Verringerung von Verschwendung mit der Leica ScanCrete Lösung

Die Komplettlösung ScanCrete von Leica Geosystems optimiert die Anwendung von Spritzbeton und verbessert die Effizienz der Datenerfassung, minimiert Materialverschwendung und optimiert die Produktivität – wodurch letztlich auch die Aufenthaltszeit in gefährlichen Umgebungen reduziert wird. Benutzer können vor Ort oder im Büro mithilfe einer in der Branche bewährten Technologie leicht verständliche visuelle Berichte über die Betondicke erstellen, um eine genaue und zeitnahe Bestandsanalyse zu erhalten.

Schnelle und genaue Erfassung des finalen As-built-Zustands

Wenn eine höhere Genauigkeit erforderlich ist, scannt die Leica Nova MS60 MultiStation bis zu 30.000 Punkte pro Sekunde (Hz), um Ihre Arbeit schnell abzuschließen und dichte Scanraster zu erhalten. Die MS60 verfügt über optimierte Scanpfade, die auch Zenit-Scans einschließen, wodurch sich die Gesamtscanzeit erheblich verkürzen lässt. Für eine höhere Effizienz und Geschwindigkeit in einer dedizierten Scanlösung verfügt der 3D-Laserscanner Leica RTC360 über einen Messbereich von bis zu 130 Metern und eine Scanrate von bis zu zwei Millionen Punkten pro Sekunde. Punktwolken aus Laserscans liefern einen detaillierten digitalen Zwilling, der mit Leica Cyclone REGISTER 360 und Leica Cyclone 3DR nachbearbeitet wird und eine Analyse mit Vergleich mit dem Tunnelentwurf ermöglicht.

Increase safety onsite and keep investments low with manual monitoring

Tunnel construction can be dangerous, and keeping people and assets safe is critical. Detect deformations before, during, and after tunnel construction and initiate precautionary actions with Leica Geosystems monitoring solutions. When risks are low and access is not limited, manual campaign monitoring is typically undertaken with existing equipment such as LS15 digital level or TS16 total station ensuring small investments.

Improve efficiency and minimise errors with semi-automated monitoring

When a higher risk is expected, or access is limited during tunnel construction, people, infrastructure, and assets can be kept safe with semi-automated monitoring. Measurements and analysis are conducted semi-automatically, minimising human error, optimising data capture and workflow without the need to have personnel performing manual measurement onsite using a highly accurate total station or MultiStation, with Leica TPS monitoring app, and Leica GeoMoS Now! Survey Edition. Results can be visualised and reported online to speed up the process to ensure any movements are quickly identified and actions are taken to keep all personnel safe.

Enhance safety with real-time monitoring

For complete peace of mind, deploy Leica Geosystems' real-time monitoring solutions. Automated monitoring is the right choice for tunnel projects with a high risk of movement and in locations where accessibility is dangerous. To record ground deformation before, during and after tunnel construction, points can be identified and automatically measured either by total station, MultiStation, digital level, GNSS, or geotechnical sensors and instantly checked to ascertain if movements have occurred. Real-time notifications are issued, and experts can immediately decide to evacuate areas at risk. Keep your construction site and surroundings safe with Leica Geosystems monitoring solutions that continuously inform stakeholders.
