터널 건설 및 구축

현장 작업을 위한 터널 설계 데이터 준비

라이카 Infinity는 터널 인프라 모듈을 제공하여 측량사들이 라이카 생태계 내에서 필요한 필드 데이터를 준비할 수 있도록 하며, 추가적인 제3자 소프트웨어 없이 작업할 수 있습니다. 사무실과 라이카 Captivate 현장 소프트웨어 간의 원활하고 간소화된 워크플로우는 CAD 또는 IFC 모델을 터널 단면과 프로파일로 쉽게 변환하여 생산성과 효율성을 향상시킵니다. 최대의 유연성을 위해 준비된 데이터는 HxDR 기술을 통해 GeoCloud Drive를 사용하여 직접 현장으로 전송할 수 있습니다.

신뢰할 수 있는 정확한 머신 가이던스

터널 보링 머신(TBM)의 경우 강력한 레이저 가이드가 장착된 로보틱 토탈스테이션 라이카 TS16 G를 사용해 터널 내부에서 TBM 추적 및 유도 프로세스를 중단 없이 지원할 수 있습니다.

최고의 정확도를 자랑하는 토탈스테이션 라이카 Nova TS60은 동급 최고의 각도 측정을 제공하여 터널 내부의 기준점을 지속적으로 정확하게 계산하고 업데이트하여 터널 방향을 결정합니다.

자동화된 루틴으로 드릴링과 발파작업을 보다 빠르게 수행

터널 굴착 중에 라이카 Captivate Stake Tunnel 앱을 사용하면 측량기사는 쉽고 효율적으로 드릴 및 블라스트 홀을 측설할 수 있으며, 자동화된 루틴을 통해 드릴 패턴을 적용하여 불규칙한 표면에서도 위치를 반복적으로 지정할 수 있습니다.

Inspect Surfaces 앱으로 실시간 검사 및 보고

라이카 Captivate Inspect Surfaces 앱은 측량기사가 터널 설계 또는 베이스 판독 기준 표면을 가지고 표면을 비교 및 분석할 때 현장에서 직접 올바른 결정을 내릴 수 있도록 해줍니다. 자동화된 표면 분석은 컬러 히트맵을 생성하여 현장에서 현저한 차이가 있는 영역을 빠르게 식별할 수 있는 대화형 그래픽 3D 시각화를 제공하므로 현장에서 정보에 입각한 의사 결정을 내릴 수 있습니다.

Captivate Check Tunnel 앱으로 실시간 편차 확인 및 보고

TBM 및 SCL(Sprayed Concrete Lining) 터널과 같은 기존 터널 건설 방법의 경우 라이카 Captivate Check Tunnel 앱을 사용하면 정의된 측쇄점 및 포인트 밀도에서 터널 프로파일을 쉽게 자동으로 스캔할 수 있습니다. 이렇게 하면 해석에 걸리는 시간이 줄어들고 설계와 대비하여 계산된 편차가 언더브레이크와 오버브레이크가 있는 영역을 강조 표시하여 시각화됩니다. TBM을 사용한 터널 건설의 경우, 앱이 제공하는 터널 축 도구로 측정한 원형 프로파일/링의 계산된 최적의 중심점과 터널 설계 정렬을 비교할 수 있습니다. 몇 번의 클릭만으로 현장에서 기존 측정 방식 또는 스캔한 터널로 직접 준공 터널 프로파일을 생성하여 설계에 편차를 보고할 수 있습니다.

라이카 Cyclone 3DR을 사용하여 사무실에서 터널 검사 및 분석

다양한 목적을 위해 스캔 데이터를 획득하고 조작해야 하는 측량기사를 위해 라이카 Cyclone 3DR에는 사무실에서도 터널 분석, 충돌 감지, 피처 추출 및 복잡한 가이드 작업을 위한 모델링을 할 수 있는 옵션이 있습니다. 스캔한 준공 터널 포인트 클라우드는 준공 단면을 생성하고 오버브레이크와 언더브레이크를 보고하는 데 사용하는 설계와 비교할 수 있습니다.

라이카 ScanCrete 솔루션으로 숏크리트 최적화 및 낭비 최소화

라이카 지오시스템즈의 엔드투엔드 ScanCrete 솔루션은 스프레이 콘크리트 분야를 최적화하고 데이터 캡처 효율성을 개선하며, 폐기물을 최소화하고, 생산성을 간소화하여 결과적으로 위험한 환경에 노출되는 시간을 줄입니다. 사용자는 업계에서 검증된 기술을 통해 현장 또는 사무실에서 실시간으로 정확한 준공 분석을 실시하여 콘크리트 두께를 시각적으로 쉽게 보고할 수 있습니다.

빠르고 정확한 최종 준공 측량

더 높은 정확도가 필요할 때는 라이카 Nova MS60 Multistation으로 최대 30,000Hz(초당 포인트)까지 스캔하여 작업을 신속하게 완료하고 밀도 높은 스캐닝 그리드를 확보할 수 있습니다. MS60은 천정각 스캔을 포함하여 최적화된 스캔 경로를 제공하므로 총 스캔 시간을 크게 줄일 수 있습니다. 전용 스캐닝 솔루션의 효율성과 속도를 높이기 위한 라이카 RTC360 3D 레이저 스캐너는 최대 130m의 측정 범위와 초당 최대 200만 포인트의 스캐닝 속도를 제공합니다. 레이저 스캐닝의 포인트 클라우드는 라이카 Cyclone Register 360 및 라이카 Cyclone 3DR로 상세한 디지털 트윈 후처리 기능을 제공하여 터널 설계와의 비교 분석이 가능합니다.

수동 모니터링과 낮은 투자 비용으로 현장 안전성을 높이세요

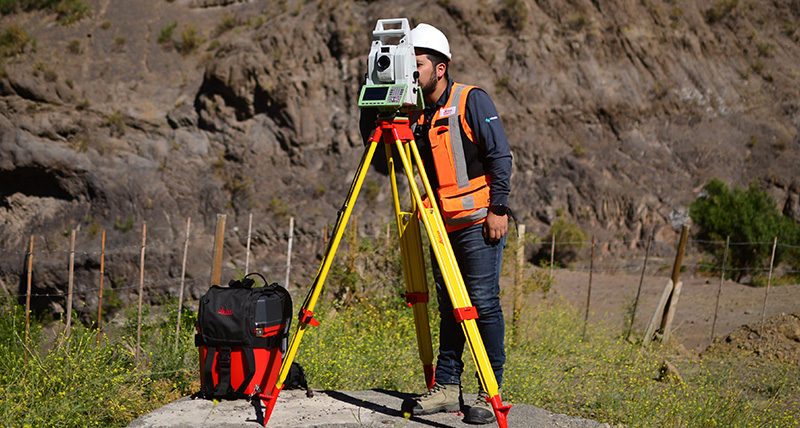

터널 건설은 위험도가 높으므로 사람과 자산을 안전하게 보호하는 것이 중요합니다. 라이카 지오시스템즈 모니터링 솔루션으로 터널 건설 전후에 일어나는 변위를 감지하고 예방 조치를 취하십시오. 위험이 낮고 접근성이 제한되지 않는 경우에는 일반적으로 LS15 디지털 레벨 또는 TS16 토탈스테이션과 같은 기존 장비를 사용하여 수동 캠페인 모니터링을 실시하면 투자를 낮출 수 있습니다.

반자동 모니터링을 통해 효율성을 향상시키고 오류를 최소화하세요

터널 공사 중에 위험도가 높을 것으로 예상되거나 접근성이 제한되는 경우에는 반자동 모니터링을 통해 사람, 인프라 및 자산을 안전하게 보호할 수 있습니다. 측정 및 분석은 반자동으로 수행되므로 작업자의 오류를 최소화하고 데이터 캡처 및 워크플로우를 최적화할 수 있고, 라이카 TPS 모니터링 앱과 라이카 Now!를 정확도가 높은 토탈스테이션이나 MultiStation과 함께 사용하면 현장에서 수동으로 측정할 필요가 없습니다. 측량 에디션. 결과를 시각화하고 온라인으로 보고해 움직임을 신속하게 식별하고 모든 직원을 안전하게 보호하기 위한 프로세스를 가속할 수 있습니다.

실시간 모니터링으로 안전성 향상

라이카 지오시스템즈의 실시간 모니터링 솔루션을 배포하여 안심하고 작업해 보십시오. 자동 모니터링은 움직임 위험이 높고 접근성이 나쁜 위치에 있는 터널 프로젝트에 적합한 선택입니다. 터널 공사 전후의 지면 변위를 기록하기 위한 점들은 토탈스테이션, Multistation, 디지털 레벨, GNSS 또는 지반공학 센서로 식별, 자동으로 측정되며, 움직임 여부를 즉시 확인할 수 있습니다. 실시간 알림이 발송되므로 전문가들은 위험 지역으로부터 대피를 즉시 결정할 수 있습니다. 라이카 지오시스템즈 모니터링 솔루션으로 이해관계자에 지속적인 정보 제공을 통해 건설 현장과 주변 환경을 안전하게 보호하십시오.
